Портативный профилометр Accretech Handysurf+



Приборы для измерения параметров шероховатости – профилометры-профилографы - предназначены для измерения высокочастотной составляющей текстуры поверхности изделий, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности) или дугу окружности.  Применяются в цехах и лабораториях промышленных предприятий различных отраслей машиностроения, научно-исследовательских институтов, метрологических центров. Шероховатость поверхности является одной из основных геометрических характеристик качества поверхности деталей и оказывает влияние на эксплуатационные показатели. В условиях эксплуатации машины или прибора, внешним воздействиям, в первую очередь, подвергаются поверхности их деталей.

Основные характеристики

Диапазон измерений по X 4 мм и 16 мм (в зависимости от модели)
Диапазон измерений по Z – 370 мкм (-210 - +160 мкм)
Максимально допустимая погрешность +/-5%
Скорость измерения до 1 мм / с (для моделей +35 и +40 составляет 0,6 мм/с (Стандарт) 0,5 ; 0,75 ; 1,0 мм/с (Расширенный) для модели +45 составляет 0,6 mm/s
Отсечка шага λc: 0,08; 0,25; 0,8; 2,5 мм
Параметры кривой профиля: Pt, Rmax, Rz, Rk, Rpk, Rvk, Mr1, Mr2, Vo, K, tp
Параметры кривой шероховатости: Ra, Rq, Rz, Rv, Rc, Rt, RSm, RΔq, Rsk, Rku, Rmr(c), Rmr, Rδc, Rz94, R3z, RΔa, Ry, Sm, S, tp, PC, RPc JIS, RPc ISO, RPc EN, Pc, PPI, Rp, Rmax, Mr1, Mr2, Rpk, Rvk, Rk, Vo, K, A1, A2, Rpm, Δa, Δq, Htp
Стандарты вычислений соответствуют JIS2013/2001, JIS1994, JIS1982, ISO1997/2009, ISO13565, DIN1990, ASME2002/2009, ASME1995, CNOMO
Блок индикации и управления с 2.4 дюймовым цветным LCD дисплеем
Простое управление и удобное программное обеспечение

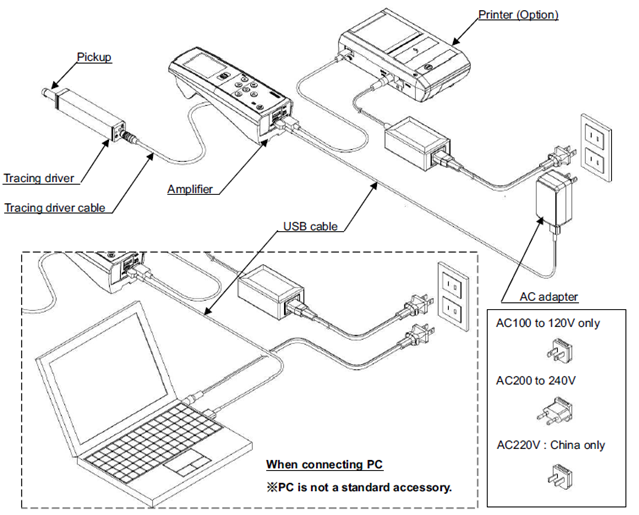

Разъём USB (подзарядка профилометра и передача данных на ПК)
Удлинитель для удалённого использования
Полная зарядка позволяет проводить около 1000 измерений
Опционально подключается внешний принтер (ширина бумаги для термопечати: 58 мм (ширина записи: 48 мм)
Страна производства: Япония

Конкурентные преимущества

  • Прямолинейность движения: 0,5 мкм/16 мм – Hanysurf+ - это единственный портативный профилометр с нормируемой прямолинейностью перемещения датчика
  • Разрешение: 0,0007 мкм во всём диапазоне, чувствительность индуктивной системы на уровне безопорных приборов
  • Прочная контактная группа датчика (трёхштыревое подключение привода с датчиком исключает деформацию при установке на мотопривод)
  • Диапазон измерений по оси Z составляет 370 мкм – самый большой в своём классе
  • Яркий цветной дисплей с удобным и простым управлением
  • Профилометр поставляется в удобном пластиковом кейсе (фото ниже)
  • Двойная мера шероховатости в комплекте (калибровка профилометра и проверка его метрологических характеристик) с сертификатом калибровки производителя


Обзор комплектации

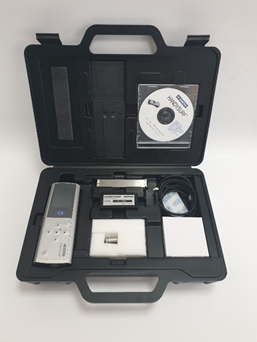

  Стандартный комплект поставки (общий вид):
  прочный пластиковый кейс, специальные места для всех комплектующих,
  три сертификата от производителя, двойная мера шероховатости.

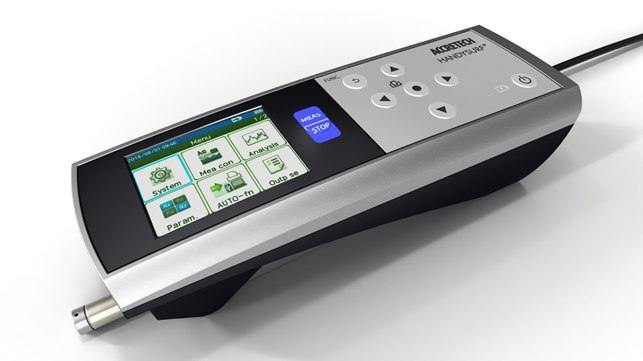

   Блок управления и индикации:
   цветной высококонтрастный дисплей,
   эргономичное управление, прочный корпус.

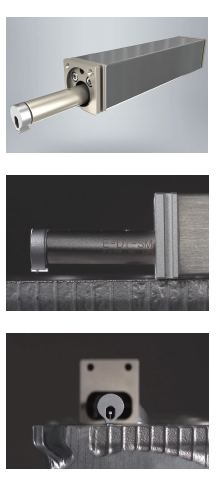

   Мотопривод и датчик:
   прочная контактная группа, деформировать которую невозможно
   при установке в мотопривод, самый большой диапазон измерений по оси Z.

   Контактная группа датчика.

   Двойной образец шероховатости:
   одна мера для калибровки,
   вторая для проверки метрологических характеристик.

   Блок питания с USB-кабелем.

   CD с программным обеспечением.

   Кабель соединительный.

Инструкция на прибор полная

Инструкция краткая

Сертификат приёмки

   Inspection-handysurf.pdf

Сертификат калибровки

   Calibration-handysurf.pdf

Сертификат калибровки
на двойной образец
шероховатости

   Calibration-spec.pdf




Модификации профилометров

35 (стандартный тип)

Работает с различными видами ориентации,
включая горизонтальное, наклонное, вертикальное и перевёрнутое.



40 (отводной тип)

Уменьшает повреждение измерительного наконечника,
производит подъём наконечника при ожидании измерения или после окончания измерения.

Его можно использовать как детектор, включаемый в автоматизированные системы.



45 (поперечный тип)

Движение наконечника также производится в сторону, в поперечном направлении.
Узкие зоны, такие например, как шейки коленвалов, которые раньше было трудно измерить,
 теперь доступны для контроля шероховатости.


Несколько функций анализа

       Графическое представление результатов измерений позволяет проводить их оценку на месте, используя значения основных параметров и формой волны. Кроме того, несмотря на то, что это портативное оборудование, оно способно предоставлять пользователю много вариантов анализа, включая анализы BAC, ADC, пикового отсчёта и мотивов. Установив условия в предварительных настройках, оценки по результатам измерений OK (хорошо - в допуске) / NG (не хорошо - не в допуске) можно выполнить автоматически.






Дополнительные комплектующие

  №

 Артикул

Описание

1

   E-DT-SM11B

Датчик для отверстий диаметром более 5 мм, 5 мкм радиус

2

E-DT-SM12A

Датчик для отверстий диаметром более 2,4 мм, 5 мкм радиус

3

E-DT-SM13A

Датчик для проточек глубиной не более 7 мм, 5 мкм радиус

4

E-DT-SM14A

Датчик со стандартным щупом, 10 мкм радиус

5

E-DT-SM15B

Датчик для отверстий диаметром более 5 мм, 10 мкм радиус

6

E-DT-SM16A

Датчик для отверстий диаметром более 2,4 мм, 10 мкм радиус

7

E-DT-SM17A

Датчик для проточек глубиной не более 7 мм, 10 мкм радиус

8

E-DT-SM50B

Датчик для отверстий диаметром более 5 мм, 2 мкм радиус

9

E-DT-SM51B

Датчик для отверстий диаметром более 2,4 мм, 2 мкм радиус

10

E-DT-SM52B

Датчик для проточек глубиной не более 7 мм, 2 мкм радиус

11

E-ST-MAC

Магнитная стойка с системой крепления

12

E-RC-S31A

Портативный принтер

13

E-SC-S255A

Удлинительный кабель привода 1,8 метра

14

E-WJ-S85A

   Наконечник для позиционирования на цилиндрических поверхностях

15

E-WJ-S88A

Наконечник для позиционирования на плоских поверхностях

16

DM57506

Адаптер для глубоких отверстий 50 мм

17

DM57507

Адаптер для боковых измерений

18

E-WJ-S86A

Адаптер для измерения отверстий
