МЕТАЛЛООБРАБОТКА 2014. 15-я Международная специализированная выставка

Компания Wenzel Prazision GmbH (Германия) совместно с ООО “Импэкс Крафт” приняла участие в выставке Металлообработка-2014.

На выставке были продемонстрированы следующие образцы продукции Wenzel:

• координатно-измерительная LH87-1000 с новейшей 5-ти осевой сканирующей головкой Renishaw REVO,
• оптическая координатно-измерительная машина CORE DS,
• зубоизмерительный центр WGT400.

Также на стенде была представлена видеоизмерительная машина Micro Vu Vertex 251HC.

Вся продукция вызвала живой интерес посетителей.

Компания Wenzel Prazision GmbH традиционно участвует в выставке Металлообработка, как наиболее представительном мероприятии в России по новинкам в области промышленной метрологии. Но в этом году мы подготовили к демонстрации продукцию новую для российского рынка. С мая 2014 года продажей и техническим сопровождением продукции Wenzel в России занимается ООО «Импэкс Крафт». Это означает новую эру работы на российском рынке. Компания «Импэкс Крафт», созданная в 2006 году, с опытом работы в промышленной метрологии с 1999 года, имеющая великолепную репутацию на рынке, партнёрские отношения с многими промышленными предприятиями в России и ресурсами для развития, даст новый толчок в сторону доминирования на российском рынке координатно-измерительных машин.

Координатно-измерительная машина LH87-1000 REVO

Впервые в России мы совместно с компанией Renishaw продемонстрировали координатно-измерительную машину Wenzel LH87-1000 с новейшей 5-ти осевой сканирующей системой REVO. Это, пожалуй, единственное действительно принципиально новое в мире координатных измерений за последние 10-15 лет. Поворотная сканирующая головка без индексированных положений (то есть количество возможных положений головки бесконечно и недискретно), с возможностью использования щупов с длиной до 800 мм, с погрешностью 0,2 мкм (причём не зависящей от длины щупа), скоростью сканирования 500 мм/с (не движения, а именно сканирования) с сохранением точностных характеристик, количество сбора точек 6000 в секунду, единовременная калибровка всех положений и в довесок с возможностью измерения параметров шероховатости. Ни один из производителей измерительных систем не может похвастаться такими возможностями. Нет необходимости в огромном количестве щупов и их комбинаций, экономия измерительного диапазона машины, скорость измерения с сохранением точности выше стандартных машин более чем в 6 раз.

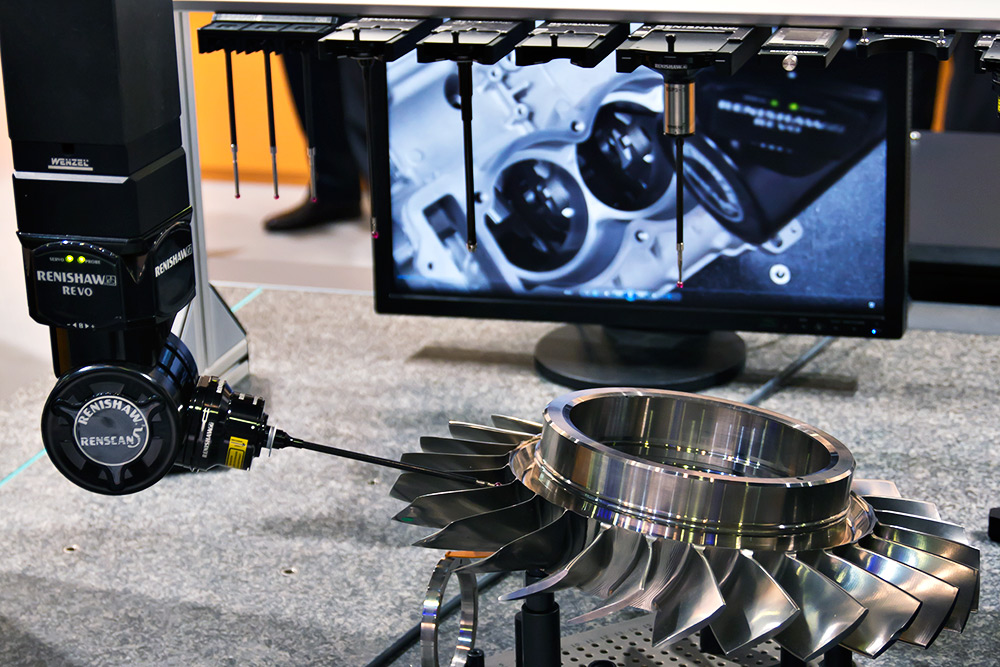

На выставке мы проводили измерение реального блиска заказчика, время измерения такого типа продукции с применением головки REVO и поворотного стола уменьшилось с 22-23 часов до трёх часов. Количество полученных точек позволяет проводить обратный инжиниринг и работать с облаком точек.

Вам не хватает скорости машины на измерение Вашего объёма продукции? Вам необходимо работать с щупами большой длины с высокой точностью, но Вы не готовы купить еще одну машину? Приходите к нам, мы установим REVO на Вашу машину и решим Ваши проблемы!

Мультисенсорный измерительный центр Micro Vu Vertex 251HC

Также на этой выставке дебютировала продукция компании Micro Vu (США). Мы представили ЧПУ видеоизмерительную (мультисенсорную) машину  Vertex 251HC с диапазоном измерения 250х160х160 мм.

Скажем просто, на выставке при увеличении 30х, проверяя точность машины по XY (по штриховой мере Mitutoyo), мы получили погрешность 4 мкм на 250 мм. На выставку пришел представитель компании, которая работает с машиной Wenzel, с деталью, которую надо было измерить. Пять минут на написание программы измерения в автоматическом режиме и всё - деталь измерена.

Очень интуитивное программное обеспечение, встроенные процедуры калибровки, работа с CAD моделями, dxf файлами (импорт, экспорт), широчайший диапазон измерений, возможность работы с лазерным датчиком, с контактным датчиком TP20, настоящий промышленный Plug&Play (устанавливаешь новое оборудование, перезагружаешь ПО и новая система автоматически конфигурируется), один USB кабель для соединения с ПК. Всё это в комплекте с привлекательной ценой делает машины Micro Vu лучшим выбором на рынке.

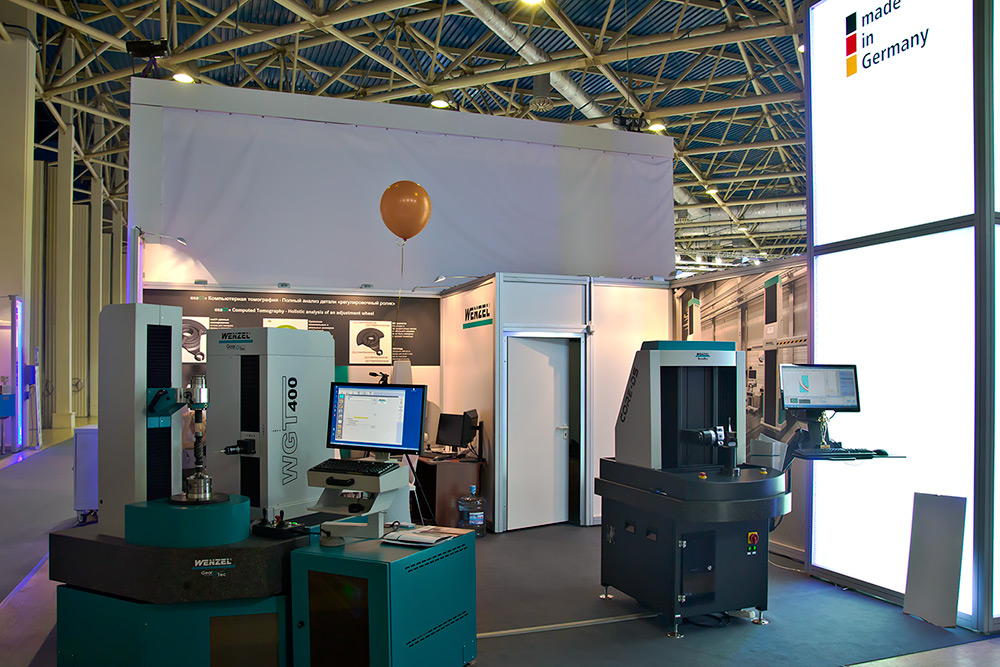

Зубоизмерительная машина WGT400

Зубоизмерительная машина WGT600 является надёжным средством контроля любых зубчатых колёс, зубчатых реек, модульных фрез, долбяков, шеверов, червяков, распредвалов, а также роторов. Точность измерения – 1 класс в соответствии с VDI/VDE 2612/2613. Все направляющие выполнены из гранита, поворотный стол и вертикальная стойка установлены на гранитной плите, что обеспечивает высокую стабильность процесса измерения. Зубоизмерительная машина WGT400 является надёжным и точным средством контроля.

WGT400 позволяет измерять зубчатые колёса диаметром от 5 до 400 мм, модулем от 0,3 мм и высотой до 500 мм. При необходимости есть возможность увеличить межцентровое расстояние.

Машина для измерения турбинных лопаток CORE DS

Для измерения используется ксеноновый источник белого света, две камеры фиксируют пятно белого света и по диаметру пятна определяется координата точки. Точка может быть зафиксирована даже под углом наклона сенсора 85 градусов к нормали поверхности, рабочее расстояние 80 мм, глубина фокуса ±3мм. Диапазон измерения CORE DS составляет 300х200х450. Скорость при измерении CORE DS составляет 400 мм/с. Уникальный бесконтактный датчик CORE DS позволяет производить измерения любых поверхностей, нет необходимости матировать деталь. Точность сканирования ±(9+L/350) мкм, воспроизводимость в точке 2 мкм. CORE DS используется под управлением программного обеспечения OpenDMIS, которое активно поддерживается разработчиком.
