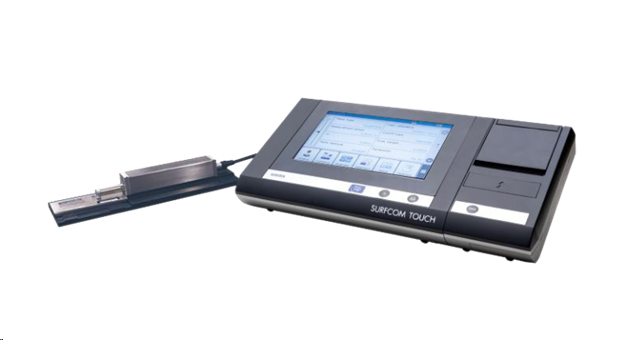

Портативный профилометр Accretech Surfcom Touch 35/40/45



Компания Accretech, основанная в Японии в 1949 году, является мировым лидером в области ультрасовременной измерительной техники и производственного оборудования для полупроводниковой промышленности.
Профило́метр — прибор, предназначенный для измерения неровностей поверхности. Для оценки неровности поверхности часто используют специальный показатель — шероховатость поверхности. Типичный профилометр содержит шкалу, на которой и отсчитываются значения показателя шероховатости поверхности.
Контактный профилометр имеет датчик, оборудованный алмазной иглой. Алмазная игла перемещается перпендикулярно проверяемой поверхности, а датчик генерирует сигналы. Сигналы, полученные от датчика, проходят через электронный усилитель, обработка нескольких сигналов позволяет получить усреднённый параметр шероховатости поверхности — усреднённый показатель количественно характеризует неровности поверхности в расчёте на определённую длину.
Работа с SURFCOM TOUCH чрезвычайно проста — благодаря наличию 7” дюймового сенсорного экрана, измерения стало проводить гораздо проще и удобнее. Данное оборудование идеально подходит для использования в бюро технического контроля (БТК).
Где применяется: отраслевая промышленность от машиностроения до автомобилестроения, а также от авиакосмической до промышленности по переработке пластмасс.

Основные характеристики

Диапазон измерений: от 0,2 до 16 мм (ось X)
Диапазон измерений по Z: 370 мкм (-210 - +160 мкм)
Максимально допустимая погрешность: +/-5%
Скорость измерения: до 1 мм / с (для моделей +35 и +40 составляет 0,6 mm/s (Стандарт) 0,5 ; 0,75 ; 1,0 mm/s (Расширенный) для модели +45 составляет 0,6 mm/s)
Отсечка шага λc: 0,08, 0,25, 0,8, 2,5 мм
Параметры кривой профиля: Pa, Pq, Pp, Pv, Pc, PSm, PΔq, PPc, Psk, Pku, Pt, Pmr(c), Pmr, Pδc, Rz82, TILTA, AVH, Hmax, Hmin, AREA, Rmax, Rz, Sm, Δa, Δq, λa, λq, Lr, Rsk, Rku, Rk, Rpk, Rvk, Mr1, Mr2, Vo, K, tp, tp2, Hp
Параметры кривой шероховатости: Ra, Rq, Rz, Rv, Rc, Rt, RSm, RΔq, Rsk, Rku, Rmr(c), Rmr, Rδc, Rz94, R3z, RΔa, Rλa, Rλq, Ry, Lr, Sm, S, tp, tp2, PC, RPc JIS, RPc ISO, RPc EN, Pc, PPI, Rp, Rmax, Rz.I, RS, Rmr2, Mr1, Mr2, Rpk, Rvk, Rk, Vo, K, A1, A2, Rpm, Δa, Δq, Htp
Стандарты вычислений соответствуют JIS2013/2001, JIS1994, JIS1982, ISO1997/2009, ISO13565, DIN1990, ASME2002/2009, ASME1995, CNOMO
7” дюймовый сенсорный экран
Простое управление и удобное программное обеспечение
Разъём USB (подзарядка профилометра и передача данных на ПК)
Полная зарядка позволяет проводить около 1000 измерений
Встроенный принтер
Страна производства: Япония

Конкурентные преимущества

  • Прямолинейность движения: 0,5 мкм/16 мм (у портативных профилометров других производителей этот параметр не нормируется)

  • Прочная контактная группа датчика (трёхштырьевое подключение привода с датчиком)

  • Разрешение: 0,0007 мкм (чувствительность датчика на уровне безопорных приборов)

  • Диапазон измерений по оси Z составляет 370 мкм – самый большой в своём классе

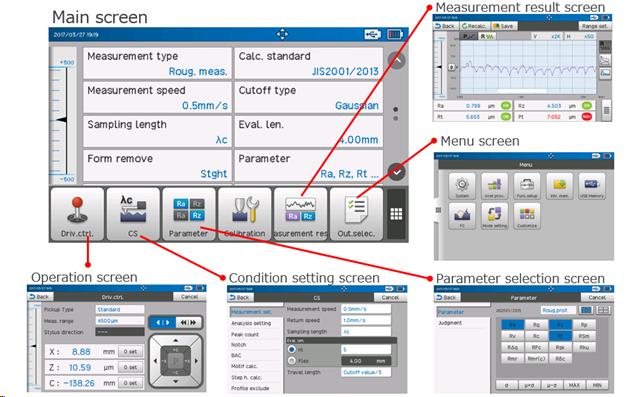

  • Яркий 7” дюймовый дисплей сенсорный дисплей (SURFCOM TOUCH оснащён интуитивно понятным и простым в использовании интерфейсом для настройки параметров положения, калибровки, измерения и анализа.

  • Двойная мера шероховатости в комплекте (калибровка профилометра и проверка его метрологических характеристик) с сертификатом калибровки производителя



Обзор комплектации

   Блок управления и индикации:
   цветной высококонтрастный сенсорный дисплей,
   эргономичное управление, прочный корпус.

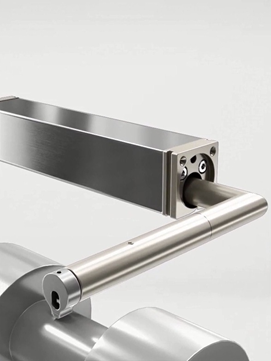

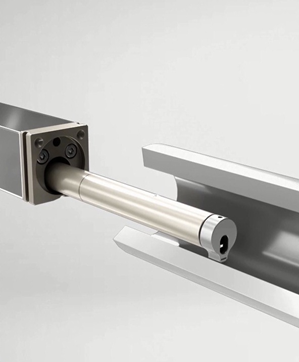

   Мотопривод и датчик: прочная контактная группа,
   деформировать которую невозможно при установке в мотопривод,
   самый большой диапазон измерений по оси Z.

   Контактная группа датчика.

   Двойной образец шероховатости: одна мера для калибровки,
   вторая для проверки метрологических характеристик.

   Блок питания с USB-кабелем.

   CD с программным обеспечением.

   Кабель соединительный.

Инструкция на прибор полная

Инструкция краткая

Сертификат приёмки

   Inspection-handysurf.pdf

Сертификат калибровки

   Calibration-handysurf.pdf

Сертификат калибровки
на двойной образец
шероховатости

   Calibration-spec.pdf


Модификации профилометров


35 (стандартный тип)

Работает с различными видами ориентации,
включая горизонтальное, наклонное, вертикальное и перевёрнутое.


40 (отводной тип)

Уменьшает повреждение измерительного наконечника,
производит подъём наконечника при ожидании измерения или после окончания измерения.
Его можно использовать как детектор, включаемый в автоматизированные системы.




45 (поперечный тип)

Движение наконечника также производится в сторону, в поперечном направлении.
Узкие зоны, такие например, как шейки коленвалов, которые раньше было трудно измерить,
теперь доступны для контроля шероховатости.



Функции анализа

Графическое представление результатов измерений позволяет проводить их оценку на месте, используя значения основных параметров и формой волны. Кроме того, несмотря на то, что это портативное оборудование, оно способно предоставлять пользователя много вариантов анализа, включая анализы BAC, ADC, пикового отсчёта . Установив условия в предварительных настройках, оценки по результатам измерений OK (хорошо - в допуске) / NG (не хорошо - не в допуске) можно выполнить автоматически.


Дополнительные комплектующие

   №

Артикул

Описание

1

  E-DT-SM11B

Датчик для отверстий диаметром более 5 мм, 5 мкм радиус

2

 E-DT-SM12A

Датчик для отверстий диаметром более 2,4 мм, 5 мкм радиус

3

 E-DT-SM13A

Датчик для проточек глубиной не более 7 мм, 5 мкм радиус

4

 E-DT-SM14A

Датчик со стандартным щупом, 10 мкм радиус

5

 E-DT-SM15B

Датчик для отверстий диаметром более 5 мм, 10 мкм радиус

6

 E-DT-SM16A

Датчик для отверстий диаметром более 2,4 мм, 10 мкм радиус

7

 E-DT-SM17A

Датчик для проточек глубиной не более 7 мм, 10 мкм радиус

8

 E-DT-SM50B

Датчик для отверстий диаметром более 5 мм, 2 мкм радиус

9

 E-DT-SM51B

Датчик для отверстий диаметром более 2,4 мм, 2 мкм радиус

10

 E-DT-SM52B

Датчик для проточек глубиной не более 7 мм, 2 мкм радиус

11

E-ST-MAC

Магнитная стойка с системой крепления

12

 E-SC-S255A

Удлинительный кабель привода 1,8 метра

13

 E-WJ-S85A

  Наконечник для позиционирования на цилиндрических поверхностях

14

 E-WJ-S88A

Наконечник для позиционирования на плоских поверхностях

15

DM57506

Адаптер для глубоких отверстий 50 мм

16

DM57507

Адаптер для боковых измерений

17

 E-WJ-S86A

Адаптер для измерения отверстий
