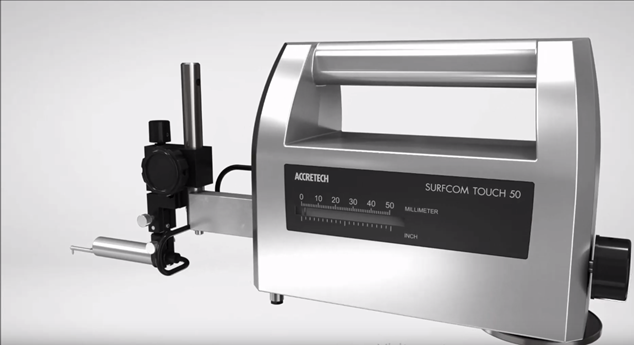

Профилометр Accretech Surfcom Touch 50



SURFCOM TOUCH 50 — прибор для измерения шероховатости поверхности безопорным методом. Шероховатостью поверхности называется совокупность микронеровностей, образующих рельеф поверхности и рассматриваемых в пределах определённого участка. На профилометрах есть шкала, на которой и отсчитываются значения показателя шероховатости поверхности.

В контактных приборах в качестве щупа применяется алмазная игла, которая перемещается по определённой линии (трассе) относительно поверхности. Неровности вызывают механические колебания иглы, в результате которых формируется электрический сигнал, пропорциональный размерам неровностей.

Работать с SURFCOM TOUCH удобно, благодаря наличию 7” дюймового экрана измерения стало проводить намного проще и быстрее. Данный прибор предназначен для измерений в лабораторных и цеховых условиях машиностроительных, приборостроительных и других предприятий.

Основные характеристики:

  • Диапазон измерений по оси X: 50 мм

  • Вертикальный диапазон перемещения: 50 мм

  • Диапазон измерений по Z – 1000 мкм ( ±  500 мкм)

  • Максимально допустимая погрешность +/-3%

  • Скорость измерения 0,15, 0,3, 0,6, 1,5, 3 / 0,05, 0,1, 0,2, 0,5, 1 мм/с (переключается)

  • Отсечка шага λc: 0,08, 0,25, 0,8, 2,5, 8, 25 мм; Λs: нет, 2,5, 8, 25 μm

  • Параметры кривой профиля: Pa, Pq, Pp, Pv, Pc, PSm, PΔq, PPc, Psk, Pku, Pt, Pmr(c), Pmr, Pδc, Rz82, TILTA, AVH, Hmax, Hmin, AREA, Rmax, Rz, Sm, Δa, Δq, λa, λq, Lr, Rsk, Rku, Rk, Rpk, Rvk, Mr1, Mr2, Vo, K, tp, tp2, Hp

  • Параметры кривой шероховатости Ra, Rq, Rz, Rv, Rc, Rt, RSm, RΔq, Rsk, Rku, Rmr(c), Rmr, Rδc, Rz94, R3z, RΔa, Rλa, Rλq, Ry, Lr, Sm, S, tp, tp2, PC, RPc JIS, RPc ISO, RPc EN, Pc, PPI, Rp, Rmax, Rz.I, RS, Rmr2, Mr1, Mr2, Rpk, Rvk, Rk, Vo, K, A1, A2, Rpm, Δa, Δq, Htp

  • Стандарты вычислений соответствуют JIS2013/2001, JIS1994, JIS1982, ISO1997/2009, ISO13565, DIN1990, ASME2002/2009, ASME1995, CNOMO

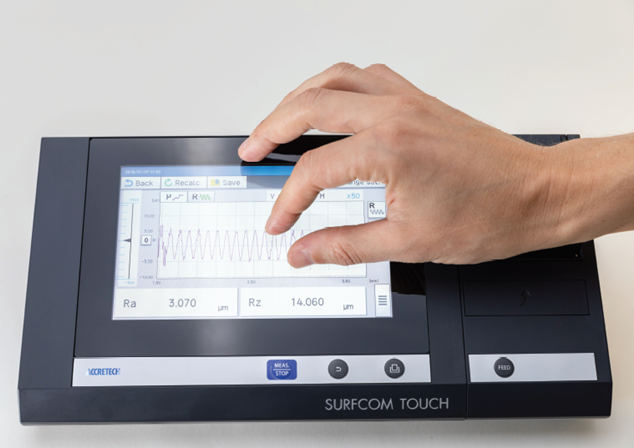

  • 7” дюймовый сенсорный экран

  • Стилус

  • Простое управление и удобное программное обеспечение

  • Разъём USB (подзарядка профилометра и передача данных на ПК)

  • Удлинитель для удалённого использования

  • Полная зарядка позволяет проводить около 1000 измерений

  • Принтер

  • Страна производства: Япония

Конкурентные преимущества:

  • Прямолинейность движения: 0,3 мкм / 50 мм

  • Разрешение: 0,0001 мкм / 40 мкм

  • Диапазон измерений по оси Z составляет 1000 мкм – самый большой в своём классе

  • Яркий 7” дюймовый дисплей сенсорный дисплей (SURFCOM TOUCH оснащён интуитивно понятным и простым в использовании экраном для настройки параметров положения, калибровки, измерения и анализа. Сенсорная панель шириной 7 дюймов с новым интерфейсом обеспечивает более высокую работоспособность)

  • Двойная мера шероховатости в комплекте (калибровка профилометра и проверка его метрологических характеристик) с сертификатом калибровки производителя

Базовая комплектация:

  • Привод перемещения наконечника E-RM-S248A, 50 мм

  • 7” дюймовый сенсорный дисплей со встроенным принтером

  • Встроенный принтер

  • Адаптер для вертикального перемещения

  • Измерительный наконечник DM43801

  • Кабель подключения RS-232C

  • Калибровочный эталон E-MC-S24С

  • Стилус экрана E-MA-S112A

  • Адаптер питания, 220В

  • Руководство пользователя

  • Сертификат калибровки от производителя

Дополнительные комплектующие:

Артикул

Описание

1

Small Meas Stand

Стойка с гранитным основанием

2

S130 Adap SMS

Адаптер для стойки

3

E-ST-S130A

Стойка с гранитным основанием и гранитной колонной

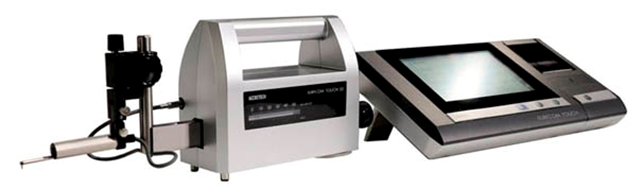

Стандартный комплект поставки (общий вид):


- 7” дюймовый сенсорный дисплей со встроенным принтером

- привод перемещения наконечника E-RM-S248A, 50 мм

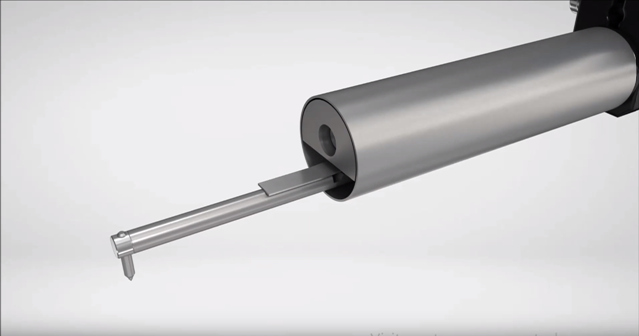

- измерительный наконечник DM43801

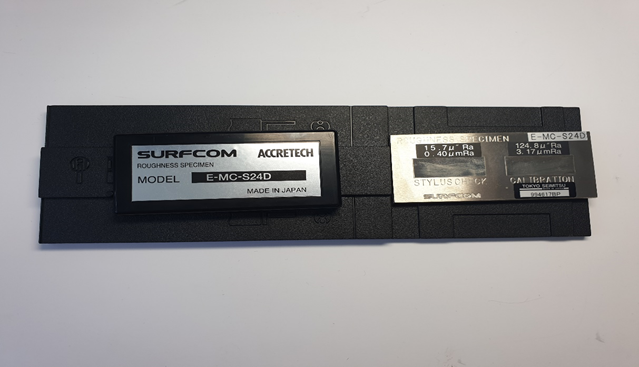

- калибровочный эталон E-MC-S24D

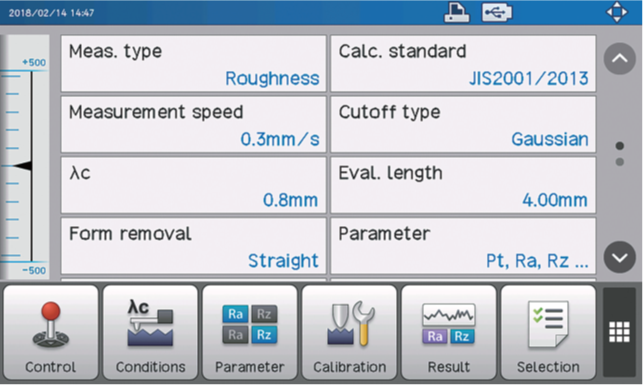

Главный экран:

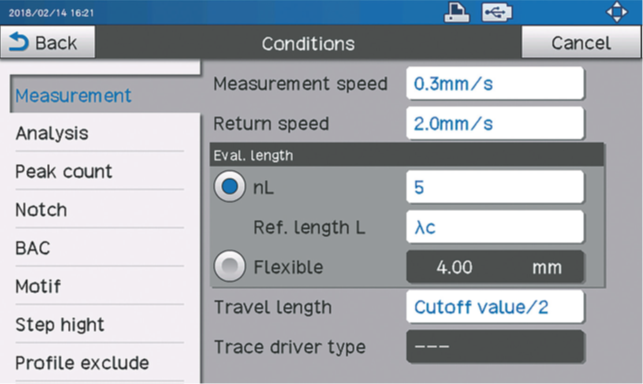

Экран настроек:

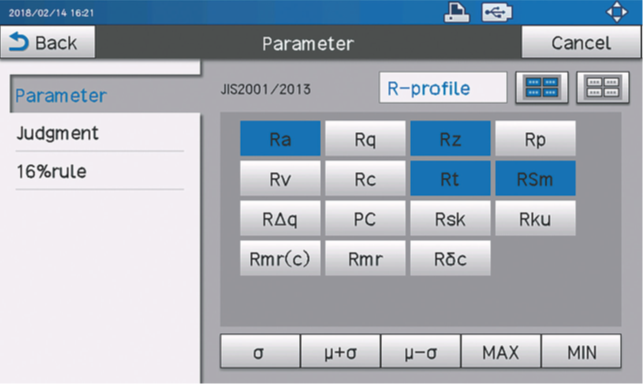

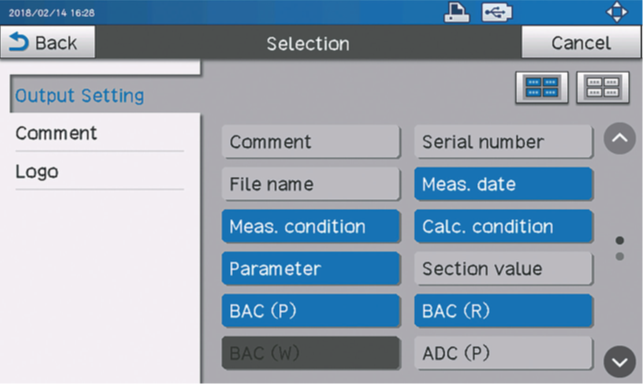

Экран выбора параметров:


Экран вывода элемента:

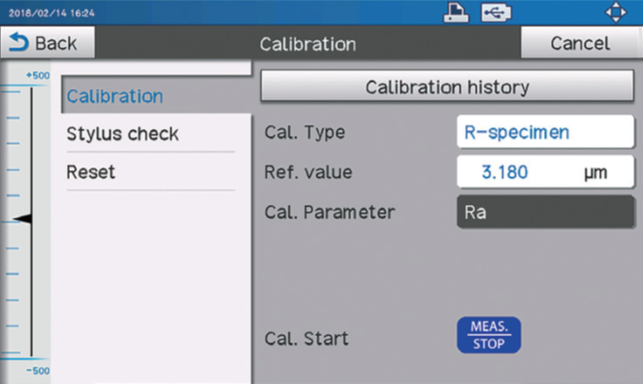

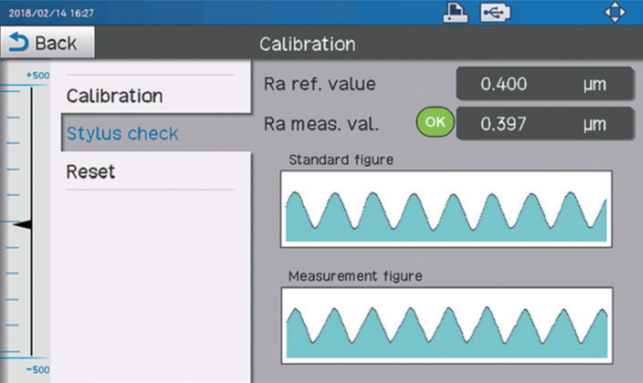

Экран процедуры калибровки:

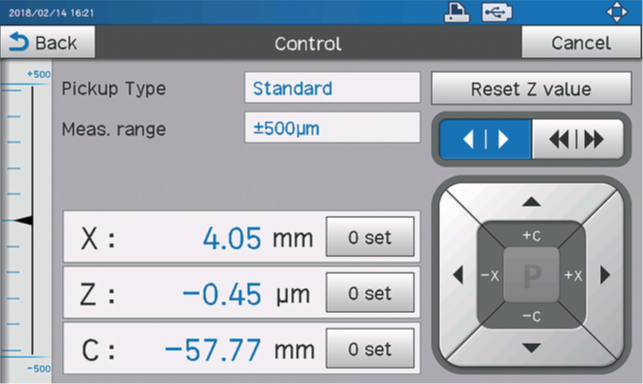

Экран управления перемещением:

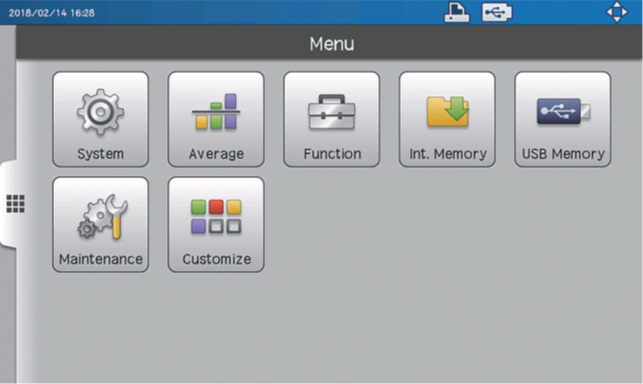

Основное меню:

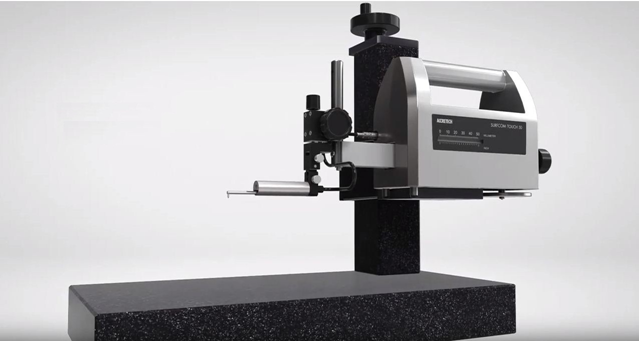

Гранитный стенд:

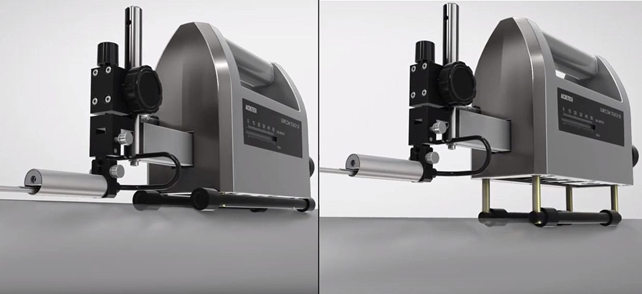

Подставка для измерений на цилиндрических деталях:

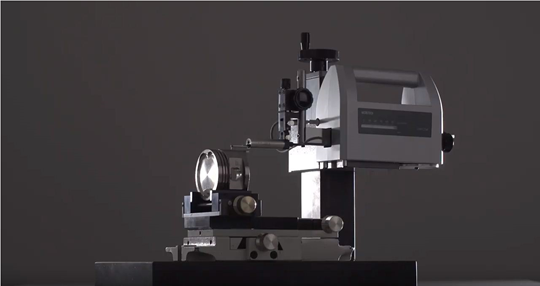

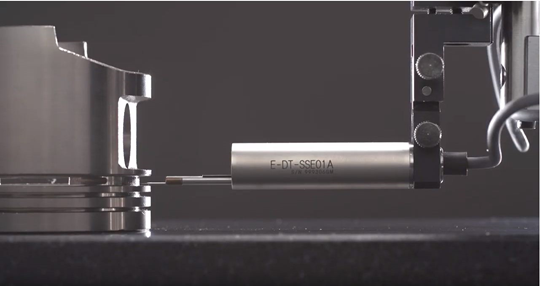

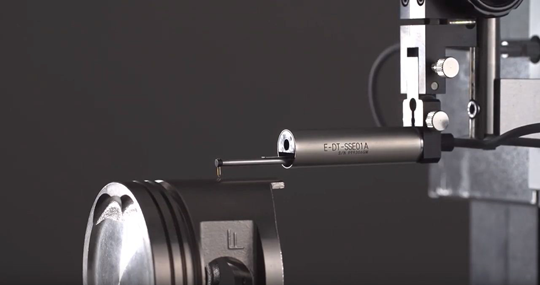

Примеры измерений:
